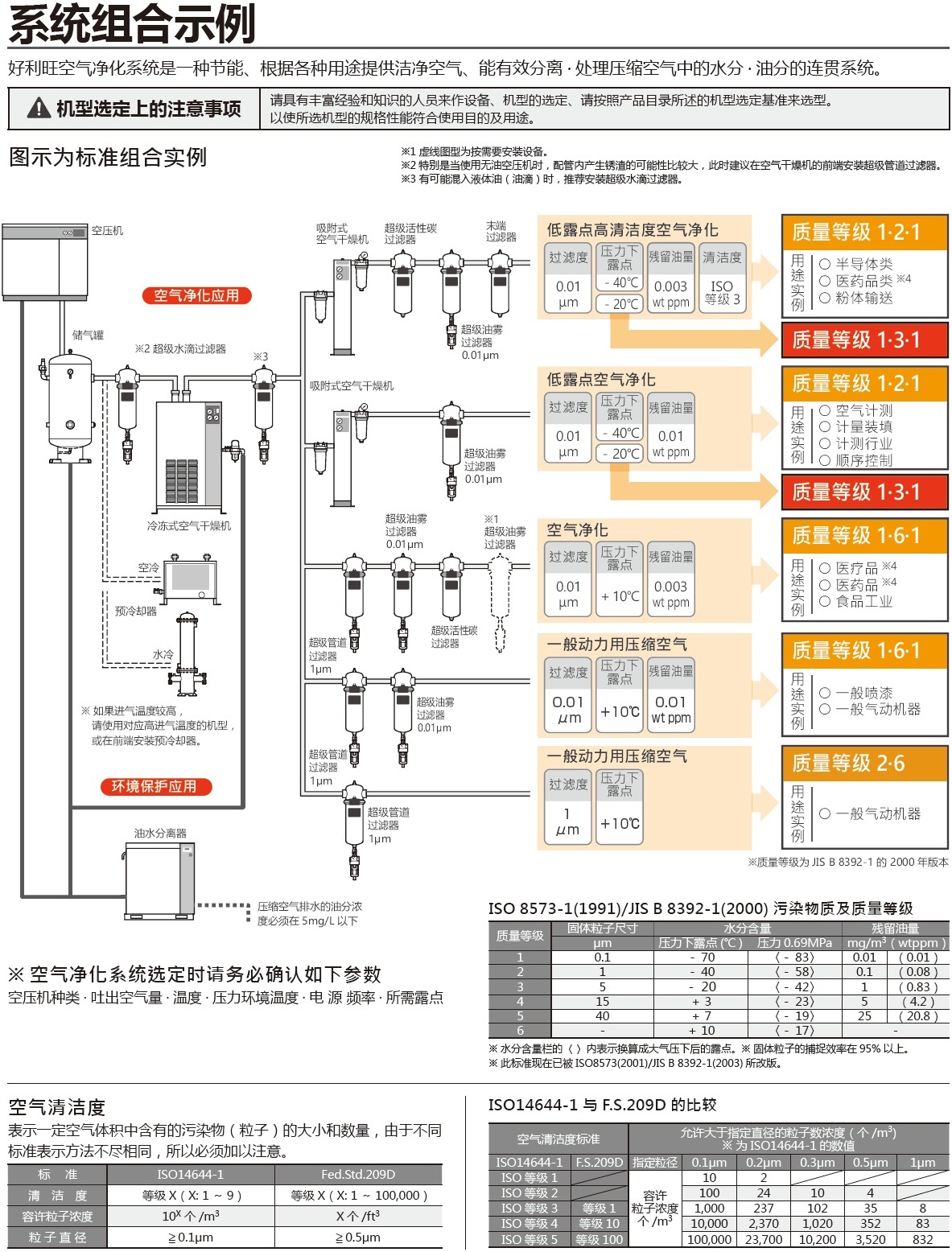

- 系統組合案例
- 型錄下載
- 說明書下載
-
型 號 DSF/LSF/MSF 75-AL 150-AL 200-AL 250-AL 400-AL KSF — 處理空氣量 ※1 壓力 0.69MPa ? /min 0.35 1.2 1.8 2.4 3.9 壓力 0.78MPa ? /min 0.40 1.4 2.0 2.7 4.4 外殼材質 鋁合金壓鑄 使用范圍 流體 / 入口空氣壓力范圍 MPa 壓縮空氣 /0.05 ～ 0.98 入口空氣溫度范圍 ℃ 5? 60 環境溫度范圍 ℃ 2? 60 性 能 ※2 過濾精度 DSF:5μm（水滴分離效率 99％）、LSF:1μm（過濾效率 99.999％）、MSF:0.01μm（過濾效率 99.999％）、KSF: 以活性碳纖維吸附 出口油分濃度 wt ppm MSF:0.01、KSF:0.003 壓力損失 MPa DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01?通常 0.02、KSF: 初期 0.009 濾芯更換周期（使用時間?壓力損失）※ 3 1 年或當壓降提前到達 DSF:0.02MPa、LS F?MS F :0.035MPa 時，適時更換 主要尺寸 配管連接口徑 Rc 3/8 Rc1/2 Rc3/4 Rc1 差壓計連接口徑 Rc1/4 重量 kg 1.0 2.0 2.1 2.6 濾 芯 型號 ：ELS/EMSEKS/EDS 75 150 200 250 400 使用支數 支 1 附屬品 自動排水器※4 LSF/ MSF/ DSF NH503-MR（內置） 差壓計 選購件 DGX-50A（LSF,MSF 標準配置） 型 號 DSF/LSF/MSF 700-AL 1000-AL 1300-AL1 2000-AL1 KSF 1300-AL 2000-AL 處理空氣量 ※1 壓力 0.69MPa ? /min 6.6 10.6 13.8 20.0 壓力 0.78MPa ? /min 7.5 12.0 15.6 22.6 外殼材質 鋁合金壓鑄 使用范圍 流體 / 入口空氣壓力范圍 MPa 壓縮空氣 /0.05 ～ 0.98 壓縮空氣 /0.1 ～ 0.98 入口空氣溫度范圍 ℃ 5? 60 環境溫度范圍 ℃ 2? 60 性 能 ※2 過濾精度 DSF:5μm（水滴分離效率 99％）、LSF:1μm（過濾效率 99.999％）、MSF:0.01μm（過濾效率 99.999％）、KSF: 以活性碳纖維吸附 出口油分濃度 wt ppm MSF:0.01、KSF:0.003 壓力損失 MPa DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01?通常 0.02、KSF: 初期 0.009 濾芯更換周期（使用時間?壓力損失）※ 3 1 年或當壓降提前到達 DSF:0.02MPa、LS F?MS F :0.035MPa 時，適時更換 主要尺寸 配管連接口徑 Rc1? Rc2 差壓計連接口徑 Rc1/4 重量 kg 5.0 6.0 6.5 9.0 濾 芯 型號 ：ELS/EMSEKS/EDS 700 1000 1300 2000 使用支數 支 1 附屬品 自動排水器※4 LSF/ MSF/ DSF NH503-MR（內置） FD2 差壓計 DGX-50A（僅 LSF,MSF 標準配置。DSF,KSF 為選購品）
※ 1 處理空氣量為換算成空壓機吸入狀態的值。（大氣壓、32℃、75％）。※ 2 處理空氣條件為：入口空氣壓力0.69、入口空氣溫度 32℃、入口空氣露點：大氣壓下-17℃（壓力下 10℃）(MSF,KSF)、
入口油分濃度 3wt ppm(LSF/MSF)?0.01wt ppm(KSF)。
※ 3 壓力損失或者是使用期限以先到的時期更換。更換周期無保證值。另外，根據產品環境、運轉條件等不同，更換周期有可能提前。
※ 4 自動排水器全部是浮子式。
※ MSF 系列務必安裝在空氣干燥機の后面
※ KSF 系列務必安裝在空氣干燥機、LSF、MSF 的后面。
※ 工廠出貨時，過濾器外殼內未裝濾芯。應該在過濾器與法蘭安 裝完成并清掃管道內部后，再按照使用說明書的要求安裝濾芯。（中型不銹鋼系列除外）
-
-
-
